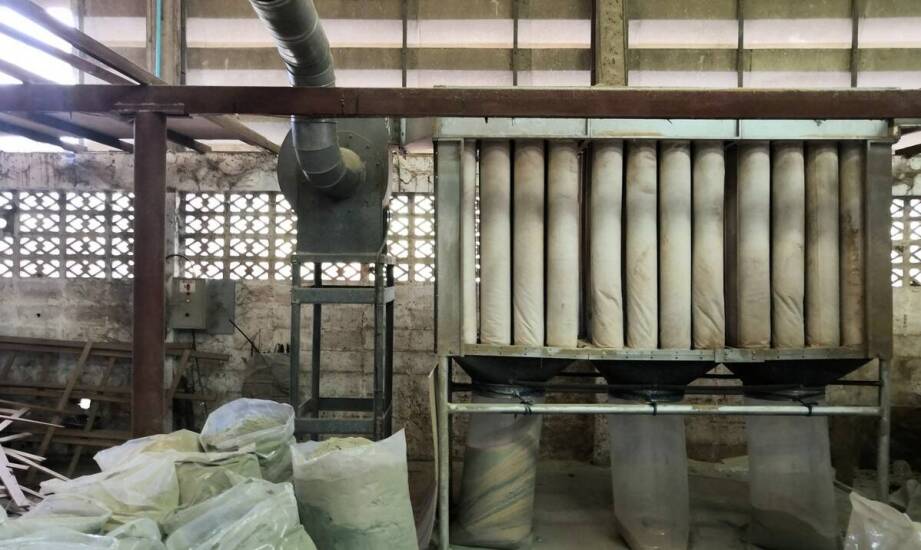

Dobór dozownika pod filtrem workowym do pyłów ściernych i strefy ATEX

Wyobraźmy sobie linię produkcyjną w zakładzie metalurgicznym, która nagle staje. Powodem nie jest awaria kluczowej maszyny, lecz z pozoru niewielki element na końcu instalacji odpylającej – dozownik celkowy. Jeśli jego konstrukcja nie jest odporna na ścieranie, pył metalowy szybko blokuje komory wirnika. Skutkiem jest wstrzymanie odbioru urobku, gwałtowny wzrost podciśnienia w filtrze i w konsekwencji paraliż całego procesu. Taki scenariusz pokazuje, jak krytyczne jest dopasowanie dozownika do charakteru pyłu.

Cechy pyłu decydujące o doborze dozownika celkowego

Decyzja o wyborze konkretnego modelu dozownika pod filtrem workowym opiera się na analizie czterech kluczowych właściwości pyłu. Pierwszą z nich jest ścieralność, która bezpośrednio wpływa na żywotność urządzenia. Dla pyłów o wysokiej abrazyjności, jak piasek odlewniczy czy pyły metaliczne, stosuje się wirniki i korpusy z utwardzanej stali lub specjalnych powłok ochronnych. Standardowe żeliwo w takich warunkach uległoby szybkiemu zużyciu. Kolejny czynnik to temperatura, która wymusza zastosowanie komponentów odpornych termicznie, aby zapobiec deformacji i utracie szczelności.

Równie ważna jest sypkość i skłonność do zbrylania. Od tych parametrów zależy geometria komór wirnika oraz precyzja wykonania prześwitu między łopatami a korpusem. Zbyt mały prześwit przy pyłach lepkich lub wilgotnych może prowadzić do ich mostkowania i blokowania przepływu. Dlatego charakterystyka pyłów z różnych branż narzuca inne rozwiązania. Pyły metalurgiczne to przede wszystkim wysoka ścieralność. Pyły chemiczne mogą być korozyjne i skłonne do adhezji, co wymaga uszczelnień z materiałów chemoodpornych. Z kolei pyły drzewne, choć lżejsze, łatwo chłoną wilgoć, co sprzyja ich zbrylaniu wewnątrz komór.

Osobną kategorię stanowią instalacje w strefach zagrożenia wybuchem. W takich warunkach dozownik celkowy pełni funkcję śluzy ochronnej. Musi on posiadać certyfikat ATEX i konstrukcję, która zapobiega cofaniu się fali wybuchu z odbioru pyłu do filtra. Zazwyczaj realizuje się to poprzez zastosowanie wirnika o co najmniej 6-8 szczelnych komorach oraz materiałów antystatycznych, które ograniczają gromadzenie się ładunków elektrostatycznych.

Jak dopasować parametry dozownika do instalacji odpylającej?

Sama odporność materiałowa to nie wszystko. Równie istotne jest dopasowanie parametrów pracy dozownika do wydajności całego systemu odpylania. Wydajność objętościowa dozownika (wyrażana w m³/h) musi być nieco wyższa niż maksymalna ilość pyłu opadająca z filtra workowego lub cyklonu. Zapewnia to płynny odbiór materiału bez ryzyka jego piętrzenia się w leju zasypowym, co mogłoby zakłócić pracę filtra. Prędkość obrotowa wirnika, zwykle w zakresie 10-30 obrotów na minutę, jest synchronizowana z cyklem regeneracji wkładów filtracyjnych lub procesem separacji w odpylaczu cyklonowym.

Kluczowym elementem są prawidłowo dobrane dozowniki celkowe, które muszą być integralną częścią logiki działania całego systemu. Wielkość urządzenia, a więc średnica wlotu (zwykle 250-300 mm), musi odpowiadać wylotowi z leja filtra. Należy także precyzyjnie dobrać moc napędu, uwzględniając gęstość nasypową i właściwości pyłu, aby uniknąć przeciążenia silnika przy pracy z ciężkimi lub lepkimi materiałami. Zbyt słaby napęd może nie poradzić sobie np. z pyłem odlewniczym, podczas gdy zbyt mocny będzie nieefektywny energetycznie przy lekkich pyłach drzewnych.

Niewłaściwie dobrany lub zużyty dozownik celkowy daje o sobie znać bardzo szybko. Typowe objawy to hałas generowany przez luzy na wirniku, widoczne nieszczelności i pylenie w okolicy uszczelnień, a także nierównomierne opróżnianie komór. Takie sygnały prowadzą do nieplanowanych przestojów i obniżenia ogólnej sprawności systemu odpylania. Czasem wystarczy korekta parametrów pracy, jak prędkość obrotowa. Jednak jeśli problem wynika ze zbrylania się pyłu lub jego dużej ścieralności, konieczna jest głębsza analiza – od ponownej oceny właściwości materiału po weryfikację logiki sterowania całym układem.
